Шайба пружинная тяж. (гровер) ГОСТ6402-70-Т
Шайба пружинная (гровер) ГОСТ6402-70-Т

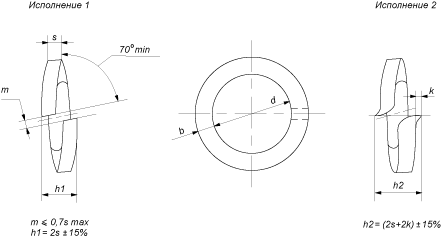

Шайба гровер ГОСТ6402-70-Т одновитковая тяжелая с квадратным сечением для крепежа с размером резьбы от М2 до М42. Пружинная шайба гровер применяется в строительстве и машиностроении в качестве контрящего элемента для предотвращения самоотвинчивания резьбовых соединений. Шайба пружинная, или как ее еще называют гровер, выпускается в двух исполнениях: 1 и 2. Исполнение 1 имеет полностью ровные концы, а Исполнение 2 – с загибами. Шайбы изготавливают из проволоки по ГОСТ 11850-72 или по другой нормативно-технической документации из стали марок 65Г, 70 и 3Х13.
Аналоги (ISO, DIN, EN ISO):
|
Стандарт |
Наименование |
Примечание |
|---|---|---|
|
Шайба пружинная (гровер) |
DIN 127 (форма A) в части параметров соответствует ГОСТ 6402-70 (исполнение 2). |
|
|
Шайба пружинная (гровер) |
Внешний диаметр (d2) DIN 127 больше соответствующего параметра DIN 7980. Незначительно меньше толщина шайбы (s) по DIN 127 в сравнении с соответствующим параметром DIN 7980. |
| Диаметр резьбы крепежа, Ø | Внутренний диаметр, d | Толщина/Высота сечения, b=s | Упругая сила для 65Г, Н | |
|---|---|---|---|---|
| M2 | 2,1 | 0,6 | 26,5 | |
| M3 | 3,1 | 1 | 101 | |
| M4 | 1/8" | 4,1 | 1,4 | 230 |
| M5 | 3/16" | 5,1 | 1,6 | 252 |
| M6 | 6,1 | 2 | 418 | |
| M8 | 5/16" | 8,2 | 2,5 | 583 |
| M10 | 3/8" | 10,2 | 3 | 770 |
| M12 | 7/16" | 12,2 | 3,5 | 1000 |
| M14 | 14,2 | 4 | 1235 | |
| M16 | 5/8" | 16,3 | 4,5 | 1509 |
| M18 | 18,3 | 5 | 1803 | |
| M20 | 3/4" | 20,5 | 5,5 | 2107 |
| M22 | 7/8" | 22,5 | 6 | 2479 |
| M24 | 24,5 | 7 | 3989 | |
| M27 | 27,5 | 8 | 5459 | |
| M30 | 1 1/8" | 30,5 | 9 | 7115 |
| M36 | 1 3/8" | 36,5 | 10 | 7428 |
| M42 | 42,5 | 12 | 11535 | |
