САМОРЕЗЫ ПО МЕТАЛЛУ
Саморезы по металлу
Саморезы по металлу
Особенностью строения саморезов по металлу является наличие у данного вида крепёжных изделий остроконечного наконечника или наконечника со сверлом и основания с резьбой мелкого шага. Саморезы по металлу делятся в зависимости от их назначения, а точнее от свойств и размеров прикрепляемого к металлическим конструкциям материала, а также от толщины металла самой конструкции. Выделяют следующие основные виды саморезов по металлу:
- кровельные;
- для крепления гипсокартонных листов к металлопрофилю;
- для крепления гипсоволоконных плит;
- для крепления металлических профилей;
- для крепления листов металла толщиной до 0,9 мм;
- для крепления листов металла толщиной до 2,0 мм.
Размеры и характеристики саморезов из пунктов 1, 2, 3, 4 можно узнать, перейдя по соответствующей ссылке, а характеристики и размеры остальных описаны ниже по тексту.

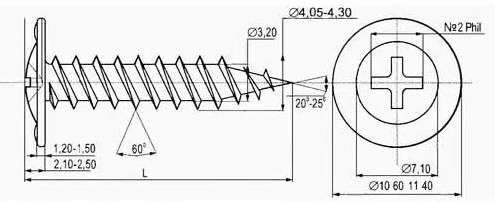

Саморезы для крепления листового металла толщиной до 0,9 мм с пресс-шайбой и острым наконечником
Эти саморезы применяются при монтаже листов металла толщиной до 0,9 мм к металлическим конструкциям, а также конструкциям из пластиков. Головка, усиленная пресс-шайбой, обеспечивает надёжный прижим материала к основе, а оцинкованное покрытие допускает применение изделий, как для внутренних, так и для наружных работ. Головки таких саморезов, оснащенные пресс-шайбой, могут быть окрашены порошковой краской в любой цвет по таблице RAL.
При увеличении толщины монтируемого листа либо увеличения толщины материала конструкции свыше 0,9 мм требуется предварительное сверление точек монтажа.
|
Головка: |
полукруглая с пресс-шайбой |
|
Шлиц: |
Philips №2 |
|
Резьба: |
мелкий шаг |
|
Наконечник: |
острый |
|
Материал: |
Сталь С1018 |
|
Покрытие: |
оцинкованный |
|
Саморез предназначен для монтажа листового материала к металлической или пластиковой основе толщиной до 0,9мм. Полукруглая головка с пресс-шайбой предназначена для более плотной фиксации скрепляемых материалов. |
|
Таблица 1. Технические характеристики, размеры и вес саморезов по металлу с острым наконечником
|
Обозначение |
L длина, мм |
Диам. головки, мм |
Диам. пресс- шайбы, мм |
Внутр. диаметр основания, мм |
Внешний диаметр основания, мм |
Твердость поверхности, HV |
Твёрдость сердцевины, HV |
Мин. разруш. момент, Н•м |
Скорость завинчивания, об/мин |
Вес 1000 шт., кг |
|
4,2×13 |
13,0 |
7,1 |
10,6 - 11,4 |
3,2 |
4,05 - 4,3 |
550 |
240 - 450 |
4,5 |
2500 |
1,66 |
|
4,2×14 |
14,0 |
1,73 |
||||||||
|
4,2×16 |
16,0 |
1,89 |
||||||||
|
4,2×19 |
19,0 |
2,04 |
||||||||
|
4,2×25 |
25,0 |
2,45 |
||||||||
|
4,2×32 |
32,0 |
2,87 |
||||||||
|
4,2×41 |
41,0 |
3,60 |
||||||||
|
4,2×48 |
48,0 |
3,78 |
||||||||
|
4,2×51 |
51,0 |
3,87 |

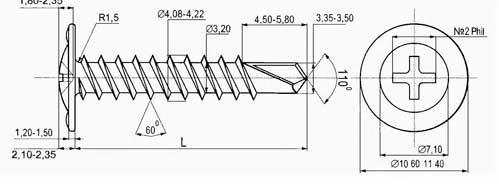

Саморезы для крепления металлических листов толщиной до 2,0 мм с пресс-шайбой и наконечником со сверлом
Эти саморезы применяются для крепления листов толщиной до 2,0 мм к металлическим конструкциям и конструкциям из пластмасс. Форма головки с пресс-шайбой и оцинкованное покрытие, как и у саморезов с острым наконечником, также обеспечивают хороший прижим материала с возможным применением изделий для внутренних и наружных работ. Головка и пресс-шайба саморезов со сверлом тоже могут быть окрашены в любые цвета по таблице RAL.
При увеличении толщины монтируемого листа либо увеличения толщины материала конструкции свыше 2,0 мм требуется предварительное сверление точек монтажа.
|
Головка: |
полукруглая с пресс-шайбой |
|
Шлиц: |
Philips №2 |
|
Резьба: |
мелкий шаг |
|
Наконечник: |
сверло №2 |
|
Материал: |
Сталь С1018 |
|
Покрытие: |
оцинкованный |
|
Саморез предназначен для монтажа листового материала к металлической либо пластиковой основе толщиной до 2,0 мм. Полукруглая головка с пресс-шайбой предназначена для более плотной фиксации скрепляемых материалов. |
|
Таблица 2. Технические характеристики, основные размеры и вес саморезов со сверлом
|
Обозначение |
L длина, мм |
Диам. головки, мм |
Диам. пресс- шайбы, мм |
Внутр. диаметр основания, мм |
Внешний диаметр основания, мм |
Длина сверла, мм |
Диам. сверла, мм |
Твердость поверхн., HV |
Твёрдость сердцев., HV |
Мин. разруш. момент, Н•м |
Скорость завинчивания, об/мин |
Вес 1000 шт., кг |
|
4,2×13 |
13,0 |
7,1 |
10,6 - 11,4 |
3,2 |
4,08 - 4,22 |
4,5-5,8 |
3,35-3,5 |
560 |
270 - 425 |
4,5 |
2500 |
1,85 |
|
4,2×14 |
14,0 |
1,87 |
||||||||||
|
4,2×16 |
16,0 |
2,05 |
||||||||||
|
4,2×19 |
19,0 |
2,26 |
||||||||||
|
4,2×25 |
25,0 |
2,61 |
||||||||||
|
4,2×32 |
32,0 |
3,05 |
||||||||||
|
4,2×41 |
41,0 |
3,71 |
||||||||||
|
4,2×51 |
51,0 |
4,10 |
