ДЮБЕЛЬ ТАРЕЛЬЧАТЫЙ
Дюбель тарельчатый "KEW"
Дюбель
тарельчатый

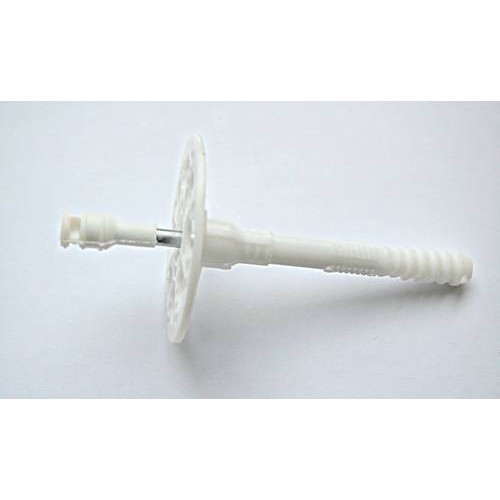

Тарельчатые дюбели "KEW" типа DSH, производства фирмы "KEW Kunststof- ferzeugnisse GmbH Wilthen" (Германия), могут применяться для крепления теплоизоляционных строительных материалов и изделий толщиной до 205 мм к строительным основаниям зданий и сооружений различного назначения, в том числе в конструкциях фасадных систем, пригодность которых подтверждена в установленном порядке техническим свидетельством.
KEW DSH
| Тип | Описание | Применение |
| KEW DSH S |
Стеновой тарельчатый дюбель, состоящий из ударостойкого и морозостойкого блок‐сополимера полипропилена (РР) и забивного распорного элемента из углеродистой стали с гальваническим цинковым покрытием. |
Служит для крепления теплоизоляционных материалов любого типа, общей толщиной до 205 мм, при повышенных требованиях к нагрузкам на срез и вырыв. Требует дополнительных мер защиты головки распорного элемента от коррозии (допускается применение без защиты при условии наличия слоя теплоизоляции над головкой, толщиной не менее 50 мм, например при двухслойном креплении). В качестве защиты головки распорного элемента служит дополнительная термоизоляционная крышка (только типоразмеры 10х220, 10х240, 10х260) |
| KEW DSH K |
Стеновой тарельчатый дюбель, состоящий из ударостойкого и морозостойкого блок‐сополимера полипропилена (РР) и забивного распорного элемента из полиамида, армированного стекловолокном. |
Служит для крепления теплоизоляционных материалов средней плотности, общей толщиной до 150 мм при условии повышенных требований к теплопроводности. Может использоваться для крепления систем теплоизоляции с наружным штукатурным слоем при соблюдении параметров установки, приводимых в тех. свидетельстве на данный дюбель |
| KEW DSH SE |
Стеновой тарельчатый дюбель, состоящий из ударостойкого и морозостойкого блок‐сополимера полипропилена (РР) и комбинированного забивного распорного элемента из углеродистой стали с гальваническим цинковым покрытием с термоизоляционной вставкой из полиамида, армированного стекловолокном. |
Служит для крепления теплоизоляционных материалов любого типа, общей толщиной до 150 мм при повышенных требованиях на срез и теплопроводность. Не требует дополнительных мер защиты головки распорного элемента от коррозии ввиду наличия термоизоляционной вставки. Рекомендуется для крепления систем теплоизоляции с наружным штукатурным слоем при условии соответствия допустимым нагрузкам на растяжение. |
| Тип | Параметры установки | Характеристическая разрушающая нагрузка, кН | |||||
| Диаметр сверла, мм | Эффективная глубина анкеровки, hef, мм | Максимальная толщина теплоизоляции, мм | Осевые нагрузки | ||||
| Бетон | Полнотелый кирпич | Пустотелый кирпич | Газобетон | ||||
| KEW DSH S | 10 | 40/55* | 205 | 1,1 | 1,05 | 0,5 | 0,8 |
| KEW DSH K | 10 | 40 | 150 | 0,9 | 0,8 | 0,5 | 0,8 |
| KEW DSH SE | 10 | 40 | 150 | 1,0 | 1,0 | 0,5 | 0,8 |
*для увеличенной распорной зоны (10х220, 10х240, 10х260)

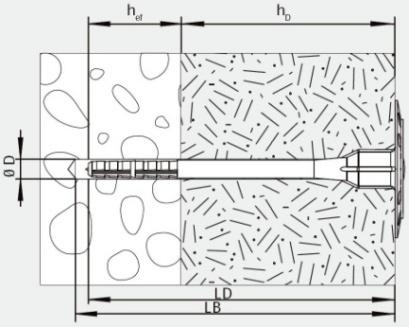

KEW TSD
| Тип | Описание | Применение |
| KEW TSD |
Стеновой тарельчатый дюбель, состоящий из ударостойкого и морозостойкого блок‐сополимера полипропилена (РР) и забивного распорного элемента из оцинкованной углеродистой стали с термоголовкой из стеклонаполненного полиамида . |
Предназначен для крепления теплоизоляции любой плотности, общей толщиной до 260мм при повышенных требованиях к нагрузкам на срез и защите распорного элемента от коррозии. Рекомендуется для использования в мокрых штукатурных системах. |
| KEW TSD KN |
Стеновой тарельчатый дюбель, состоящий из ударостойкого и морозостойкого блок‐сополимера полипропилена (РР) и забивного распорного элемента из полиамида, армированного стекловолокном. |
Предназначен для крепления теплоизоляции средней плотности, общей толщиной до 140 мм при повышенных требованиях к теплопроводности. Может быть использован в мокрых штукатурных системах при условии обеспечения требуемых нагрузок. |
| KEW TSD-V |
Стеновой тарельчатый дюбель, состоящий из ударостойкого и морозостойкого блок‐сополимера полипропилена (РР) и забивного распорного элемента из оцинкованной углеродистой стали с резьбовой насечкой, и термоголовкой из стеклонаполненного полиамида. |
Предназначен для ответственного крепления теплоизоляции любой плотности общей толщиной до 260мм при повышенных требованиях к осевым нагрузкам, а также теплопроводности. Рекомендуется для использования в мокрых штукатурных системах . |
| KEW TSD-V KN |
Стеновой тарельчатый дюбель, состоящий из ударостойкого и морозостойкого блок‐сополимера полипропилена (РР) и забивного полимерного забивного распорного элемента из стеклонаполненного полиамида . |
Предназначен для ответственного крепления теплоизоляции любой плотности общей толщиной до 260 мм при повышенных требованиях к теплопроводности. Может применяться для использования в мокрых штукатурных системах . |
| KEW TSDL-V |
Стеновой тарельчатый дюбель, состоящий из ударостойкого и морозостойкого блок‐сополимера полипропилена (РР) и забивного распорного элемента из оцинкованной углеродистой стали с резьбовой насечкой, и стеклонаполненного полиамида. |
Предназначен для ответственного крепления теплоизоляции любой плотности общей толщиной до 260 мм при повышенных требованиях к осевым нагрузкам, а также специальных требованиях к теплопроводности. Рекомендуется для использования в мокрых штукатурных системах . |
| Тип | Параметры установки | Характеристическая разрушающая нагрузка, кН | |||||
| Диаметр сверла, мм | Эффективная глубина анкеровки, hef, мм | Максимальная толщина теплоизоляции, мм | Осевые нагрузки | ||||
| Бетон | Полнотелый кирпич | Пустотелый кирпич | Газобетон | ||||
| KEW TSD | 8 | 30/40* | 260 | 1,35 | 1,30 | 0,80 | 0,90 |
| KEW TSD KN | 8 | 30/40* | 140 | 1,20 | 1,20 | 0,80 | 0,80 |
| KEW TSD-V | 8 | 30/40* | 260 | 1,60 | 1,90 | 0,80 | - |
| KEW TSD-V KN | 8 | 30/40* | 260 | 1,20 | 1,20 | 0,80 | - |
| KEW TSDL-V | 8 | 30/40* | 260 | 1,60 | 1,90 | 0,80 | - |
*для модификаций дюбелей типа TSD и TSD KN
Тарельчатые дюбели "KEW" типа DSH являются крепежными изделиями механического действия и устанавливаются в качестве крепежной конструкции для удержания теплоизолирующих материалов в просверленное отверстие, где фиксируются при забивании распорного элемента.
Дюбели KEW типа DSH состоят из тарельчатого элемента, изготовленного из ударостойкого блок-сополимера полипропилена или полиэтилена низкого давления и распорного элемента, изготовленного из армированного стекловолокном полимерного материала или из углеродистой стали с гальваническим цинковым покрытием и термоизоляционной вставкой. Геометрические параметры дюбелей: диаметр гильзы - 10 мм, диаметр тарельчатого элемента - 60 мм, длина дюбеля - от 90 до 260 мм.
Предназначены для крепления теплоизоляционных строительных материалов и изделий толщиной до 205 мм к наружным и внутренним конструкциям зданий и сооружений различного назначения. Дюбели применяют в следующих видах строительных оснований: тяжёлый и лёгкий бетоны, кладки из полнотелого и пустотелого керамического и силикатного кирпичей, кладки из керамзитобетонных блоков, кладки из ячеистого бетона.
Рекомендуемые для выполнения предварительных расчетов количества дюбелей, величины допускаемых вытягивающих нагрузок Rrec: из бетона - от 0,12 до 0,35кН, керамзитобетона от 0,12 до 0,30 кН, полнотелого керамического кирпича - от 0,15 до 0,30 кН, полнотелого силикатного кирпича - от 015 до 0,20 кН, пустотелого кирпича - от 0,10 до 0,15 кН, ячеистого бетона - от 0,10 до 0,15 кН.
Анкеровка дюбелей в основании обеспечивается за счет сил трения, возникающих между материалом основания и распорной частью гильзы после установки распорного элемента в проектное положение. Установка дюбеля осуществляется забивным способом.
Тарельчатый элемент (ТЭ), изготавливают из ударостойкого блок- сополимера полипропилена (РР) или из полиэтилена низкого давления (высокой плотности - РЕ) методом литья на специальном оборудовании, обеспечивающем необходимый технологический режим, а также допускаемые отклонения физико-механических и геометрических параметров. Цвет тарельчатого элемента - белый.
Распорный элемент (РЭ), изготавливают из полиамида (РА) или полипропилена (РР), армированных стекловолокном, либо из оцинкованной углеродистой стали. Распорные элементы из полимерных материалов изготавливают методом литья на специальном оборудовании. Распорные элементы из углеродистой стали изготавливают методом холодного формования (высадка, вальцевание, накатка), с последующим гальваническим цинкованием.
Термоизоляционную вставку комбинированного распорного элемента (дюбель DSH Se) изготавливают из полиамида, армированного стекловолокном (PA+GF).
Коррозионная стойкость распорного элемента из углеродистой стали обеспечивается цинковым покрытием. Коррозионная стойкость комбинированного распорного элемента обеспечивается цинковым покрытием и герметизацией канала гильзы термоизоляционной вставкой.
Общая характеристика типов дюбелей.
| № п/п | Тип ТД | Общая характеристика ТД | Назначение |
| 1 | DSHS | Тарельчатый дюбель, состоящий из полипропиленового или полиэтиленового ТЭ и забивного РЭ из оцинкованной углеродистой стали. | Предназначен для крепления теплоизоляции любой плотности общей толщиной до 205 мм. Нуждается в дополнительной защите головки РЭ от коррозии. Не рекомендован для использования в мокрых штукатурных системах. |
| 2 | DSHK | Тарельчатый дюбель, состоящий из полипропиленового или полиэтиленового ТЭ и забивного РЭ из полиамида или полипропилена, армированного стекловолокном. | Предназначен для крепления пенополистирола средней плотности общей толщиной 120мм. Может быть использован в мокрыхрых штукатурных системах при толщине теплоизоляции до 60 мм. |
| 3 | DSH Se | Тарельчатый дюбель, состоящий из полипропиленового ТЭ и комбинированного забивного РЭ из оцинкован¬ной углеродистой стали с термоизоляционной вставкой из армированного полиамида. | Предназначен для крепления теплоизоляции любой плотности общей толщиной до 150мм. Рекомендован для использования в мокрых штукатурных системах. |
| 4 | DSH Ss | Тарельчатый дюбель, состоящий из полипропиленового или полиэтиленового ТЭ и забивного РЭ из оцинкованной углеродистой стали с распорной резьбовой частью. | Предназначен для крепления теплоизоляции любой плотности общей толщиной до 205мм. Нуждается в дополнительной защите головки РЭ от коррозии. Не рекомендован для использования в мокрых штукатурных системах. |
Номенклатура дюбелей и значения их функциональных параметров.
|
№ пп |
Типоразмер дюбеля |
Максимальная толщина закрепляемого слоя 1о, мм |
Минимальная глубина анке- ровки lef, мм |
Гильза |
Распорный элемент |
||
|
Диаметр гильзы dd, мм |
Длина гильзы L, мм |
Диаметр распорного элемета, мм |
Длина распорного элемента Ls, мм |
||||
|
KEWDSHS |
|||||||
|
1 |
10x90 |
50 |
40 |
10,0 |
90 |
5,0 |
95 |
|
2 |
10x110 |
70 |
40 |
10,0 |
110 |
5,0 |
115 |
|
3 |
10x130 |
90 |
40 |
10,0 |
130 |
5,0 |
135 |
|
4 |
10x140 |
100 |
40 |
10,0 |
140 |
5,0 |
145 |
|
5 |
10x150 |
110 |
40 |
10,0 |
150 |
5,0 |
155 |
|
6 |
10x160 |
120 |
40 |
10,0 |
160 |
5,0 |
165 |
|
7 |
10x170 |
130 |
40 |
10,0 |
170 |
5,0 |
175 |
|
8 |
10x190 |
150 |
40 |
10,0 |
190 |
5,0 |
195 |
|
9 |
10x220 |
165 |
55 |
10,0 |
220 |
5,0 |
225 |
|
10 |
10x240 |
185 |
55 |
10,0 |
240 |
5,0 |
245 |
|
11 |
10x260 |
205 |
55 |
10,0 |
260 |
5,0 |
265 |
|
KEW DSH К |
|||||||
|
1 |
10x90 |
50 |
40 |
10,0 |
90 |
5,0 |
95 |
|
2 |
101x10 |
70 |
40 |
10,0 |
110 |
5,0 |
115 |
|
3 |
10x130 |
90 |
40 |
10,0 |
130 |
5,0 |
135 |
|
4 |
10x140 |
100 |
40 |
10,0 |
140 |
5,0 |
145 |
|
5 |
10x150 |
110 |
40 |
10,0 |
150 |
5,0 |
155 |
|
6 |
10x160 |
120 |
40 |
10,0 |
160 |
5,0 |
165 |
|
7 |
10x170 |
130 |
40 |
10,0 |
170 |
5,0 |
175 |
|
8 |
10x190 |
150 |
40 |
10,0 |
190 |
5,0 |
195 |
|
KEW DSH Se |
|||||||
|
1 |
10x90 |
50 |
40 |
10,0 |
90 |
5,2 |
50 |
|
2 |
10x110 |
70 |
40 |
10,0 |
110 |
5,2 |
70 |
|
3 |
10x130 |
90 |
40 |
10,0 |
130 |
5,2 |
90 |
|
4 |
10x140 |
100 |
40 |
10,0 |
140 |
5,2 |
100 |
|
5 |
10x150 |
110 |
40 |
10,0 |
150 |
5,2 |
110 |
|
6 |
10x160 |
120 |
40 |
10,0 |
160 |
5,2 |
120 |
|
7 |
10x170 |
130 |
40 |
10,0 |
170 |
5,2 |
130 |
|
8 |
10x190 |
150 |
40 |
10,0 |
190 |
5,2 |
150 |
|
KEW DSH Ss |
|||||||
|
1 |
10x90 |
50 |
40 |
10,0 |
90 |
5,0 |
90 |
|
2 |
10x110 |
70 |
40 |
10,0 |
110 |
5,0 |
110 |
|
3 |
10x130 |
90 |
40 |
10,0 |
130 |
5,0 |
130 |
|
4 |
10x140 |
100 |
40 |
10,0 |
140 |
5,0 |
140 |
|
5 |
10x150 |
110 |
40 |
10,0 |
150 |
5,0 |
150 |
|
6 |
10x160 |
120 |
40 |
10,0 |
160 |
5,0 |
160 |
|
7 |
10x170 |
130 |
40 |
10,0 |
170 |
5,0 |
170 |
|
8 |
10x190 |
150 |
40 |
10,0 |
190 |
5,0 |
190 |
|
9 |
1x0220 |
165 |
55 |
10,0 |
220 |
5,0 |
220 |
|
10 |
10x240 |
185 |
55 |
10,0 |
240 |
5,0 |
240 |
|
11 |
10x260 |
205 |
55 |
10,0 |
260 |
5,0 |
260 |
Условия окружающей среды, в которых могут применяться дюбели.
|
Тип дюбеля |
Наличие тер- мовстав ки |
Характеристика распорного элемента |
Степень агрессивного воздействия воздушной среды на металлические детали |
|||||
|
Материал |
Вид покрытия |
Толщина покрытия, мкм |
На открытом воздухе |
Внутри зданий |
||||
|
Зона влажности |
Степень агрессивности |
Влажностный режим |
Степень агрессивности |
|||||
|
DSHS |
- |
Углеродистая сталь |
Цинк |
>10 |
- |
- |
Сухой, нормальный |
Неагрессивная |
|
DSHSe |
+ |
Углеродистая сталь |
Цинк |
>10 |
Сухая, нормальная, влажная |
Слабоагрессивная, средне- агрессивная |
Сухой, нормальный, влажный |
Неагрессивная, слабоагрессивная, средне- агрессивная |
|
DSH К |
- |
Полиамид стеклонапол- ненный |
- |
- |
Сухая, нормальная, влажная |
Слабоагрессивная, средне- агрессивная |
Сухой, нормальный, влажный |
Неагрессивная, слабоагрессивная, средне- агрессивная |
|
DSH К |
- |
Полипропилен стекло- наполненный |
- |
- |
Сухая, нормальная, влажная |
Слабоагрессивная, средне- агрессивная |
Сухой, нормальный, влажный |
Неагрессивная, слабоагрессивная, средне- агрессивная |
|
DSH Ss |
- |
Углеродистая сталь |
Цинк |
>10 |
- |
- |
Сухой, нормальный |
Неагрессивная |
Требования к механическим характеристикам полимерных материалов тарельчатого элемента.
|
Свойства/параметры |
Единица измерения |
Материал |
|||
|
Полипропилен РР |
Полиэтилен низкого давления PE-HDPE |
||||
|
Значение |
Стандарт ASTM |
Значение |
Стандарт ASTM |
||
|
Плотность материала |
г/см3 |
0,9-0,92 |
D1505 |
0,95-0,96 |
D792 |
|
Предел текучести |
МПа |
26,0 |
D638 |
25,0 |
D638 |
|
Относительное удлинение при пределе текучести |
% |
>8 |
D638 |
- |
- |
|
Относительное удлинение при разрыве |
% |
- |
- |
>600 |
D638 |
|
Прочность при разрыве |
МПа |
- |
- |
>17 |
D638 |
|
Ударная вязкость по Изоду при 23°С |
Дж/м |
90 |
D256 |
- |
- |
|
Модуль упругости при изгибе |
МПа |
1100 |
D790 |
1000 |
D790 |
|
Твердость по Роквелу |
R шкала |
90 |
D2240 |
- |
- |
|
Теплостойкость |
°С |
90 |
D648 |
124 |
По Вика D1525 |
Требования к механическим характеристикам полимер распорного элемента и термоизоляционной вставки.
|
Свойства/параметры |
Единица измерения |
Материал |
|
|
Полиамид стеклонаполненный |
Полипропилен стеклонаполненный |
||
|
PA+GF |
PP+GF |
||
|
Плотность материала |
кг/м3 |
1330 |
1120 |
|
Прочность при растяжении |
МПа |
140 |
85 |
|
Относительное удлинение при разрыве |
% |
4-6 |
3,5 |
|
Изгибающее напряжение при максимальной нагрузке |
МПа |
210 |
108 |
|
Модуль упругости при изгибе |
МПа |
7200 |
5000 |
|
Температура изгиба под нагрузкой 1,8 МПа |
°С |
180 |
144 |
Установочные параметры дюбелей принимают в соответствии ТУ изготовителя на основе выполненных расчетов и технической инспекции, в которой должно быть указано расположение дюбелей относительно арматуры или опор. Работы по установке дюбелей проводят при наличии полного комплекта технической документации, согласованной и утвержденной в установленном порядке. В состав проектной документации должен быть включен проект производства работ связанных с установкой дюбелей. Установку дюбелей необходимо выполнять в полном соответствии с технической документацией, инструкцией по установке дюбелей и применяемому оборудованию с обязательным проведением контроля технологических операций.
Сверление отверстий необходимо производить перпендикулярно плоскости несущего основания с помощью:
- перфоратора (с ударным воздействием специального сверла) в прочных полнотелых основаниях, таких как монолитный бетон и бетонные блоки, полнотелый керамический или силикатный кирпич, керамзитобетон и т.п.
- дрели (безударного воздействия специального сверла) в пустотелых, щелевых керамических материалах, а также в пористом бетоне.
При этом необходимо учитывать расположение включений, препятствующих сверлению отверстий.
Наименьшее расстояние между осями дюбелей при установке в основание, а также минимально допускаемое расстояние до края строительного основания и параметры отверстия.
|
Параметр |
Обозначение |
Ед. измерения |
Значение |
|
Минимальная толщина основания |
h |
мм |
80-100 |
|
Минимальное межосевое расстояние |
Smin |
мм |
100 |
|
Минимальное краевое расстояние |
Cmin |
мм |
100 |
|
Минимальная глубина отверстия (без буровой муки) |
I |
мм |
50/65* |
|
Диаметр отверстия |
do |
мм |
+/- 0.2 |
|
для короткой/длинной распорной зоны |
Глубина отверстия должна превышать глубину установки минимум на 10 мм. Во избежание образования сколов и пробоин, должна быть более глубины отверстия на величину:
- для бетона: на 30 - 40 мм;
- для кирпичной кладки: на 20 мм.
В случае неправильного сверления ближайшее отверстие должно находиться на расстоянии не менее одной глубины отверстия.
Повторный монтаж дюбеля не допускается. Установка распорного элемента в конечное положение осуществляется легкими ударами установочного инструмента.
Дюбель установлен правильно, если головка распорного элемента полностью утоплена в посадочное гнездо гильзы дюбеля, при этом тарельчатый элемент заглублен в теплоизоляционный материал не более чем на 8 мм.
В случае крепления теплоизоляционных материалов с недостаточной жесткостью, рекомендуется применять дополнительные элементы для увеличения опорной поверхности - опорные диски типа KEW DSB.
Все дюбели KEW имеют все необходимые документы для применения в строительной отрасли Российской Федерации. Такие как:
- Строительный допуск в Европе,
- Техническое свидетельство о пригодности для применения в строительной продукции Госстроя России,
- Техническое свидетельство о пригодности его в строительной индустрии Белоруссии,
- Сертификат соответствия стандартам России,
- Санитарно – эпидемиологическое заключение о безопасности его для здоровья и др.
Периодически проводятся испытания этого крепежа на соответствие требованиям регламентирующих документов.
