Заклепка вытяжная St-St DIN 7337
Применяется для соединения, скрепления различных, как правило, листовых материалов между собой, когда доступ имеется с одной стороны. Монтаж производится с помощью заклепочников.
Тело заклепки как и сердечник - производятся из оцинкованной стали (St) c номинальным диаметром, d, от 2,4 мм до 6,4 мм.

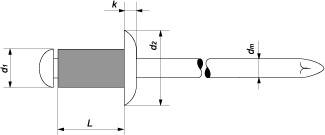

DIN 7337:
Параметры заклепки | Диаметр заклепки, d1 | ||||||||
---|---|---|---|---|---|---|---|---|---|
2,4 | 3,0 | 3,2 | 4,0 | 4,8 | 5,0 | 6,0 | 6,4 | ||
Диаметр буртика, d2 | 5,0 | 6,5 | 6,5 | 8,0 | 9,5 | 9,5 | 12,0 | 13,0 | |
Высота буртика, k | 0,65 | 1,0 | 1,0 | 1,2 | 1,3 | 1,3 | 1,5 | 1,8 | |
Диаметр стержня, dm | 1,55 | 2,00-2,05 | 2,00-2,05 | 2,45-2,65 | 2,95-3,30 | 2,95-3,30 | 3,40-3,80 | 3,90-4,00 | |
Длины заклепок, L | минимум | 4 | 4 | 4 | 5 | 6 | 6 | 8 | 12 |
максимум | 8 | 30 | 25 | 40 | 30 | 80 | 50 | 30 |
Все размерные параметры в таблице указаны в мм.
Максимальная толщина соединяемого материала и диаметр отверстия под вытяжную заклепку DIN 7337 определяются по формулам:
- Emax = L – d1, где:
Emax — максимальная толщина соединяемого материала;
L — длина заклепки;
d1— диаметр заклепки.
- dотв = d1 + 0,1 мм, где:
dотв — диаметр отверстия под вытяжную заклепку;
d1 — диаметр заклепки.
Параметры заклепки | Толщина скрепляемых материалов в зависимости от диаметров заклепки (d1), мин.-макс, мм | |||||||
---|---|---|---|---|---|---|---|---|
3,0 | 3,2 | 4,0 | 4,8 | 5,0 | 6,0 | 6,4 | ||
Длины заклепок, L | 5 | 0,5-2,0 | - | - | - | - | - | - |
6 | 2,0-3,0 | 0,5-2,8 | 0,5-2,0 | - | - | - | - | |
8 | 3,0-5,0 | 3,0-4,8 | 2,5-4,0 | 2,0-3,2 | 2,0-3,0 | - | 1,0-2,0 | |
10 | 5,0-7,0 | 5,0-6,8 | 4,5-6,0 | 4,0-5,2 | 4,0-5,0 | 2,0-4,0 | - | |
12 | 6,5-9,0 | 6,5-8,8 | 6,5-8,0 | 6,0-7,2 | 6,0-7,0 | 4,5-6,0 | 3,0-5,6 | |
14 | - | - | - | - | 8,0-9,0 | 6,5-8,0 | - | |
16 | 8,5-13,0 | 8,5-12,8 | 8,5-12,0 | 8,0-11,2 | 9,5-11,0 | 8,5-10,0 | 6,0-9,6 | |
18 | 12,5-15,0 | 12,5-14,8 | 12,0-14,0 | - | 11,0-13,0 | - | 9,0-11,6 | |
20 | 14,5-17,0 | 14,5-16,8 | 14,0-16,0 | 11,0-15,2 | 13,0-15,0 | 10,5-14,0 | 11,0-13,6 | |
25 | - | - | 16,0-21,0 | 15,0-20,2 | 15,0-20,0 | 14,5-19,0 | 13,0-18,6 | |
30 | - | - | - | - | 20,0-25,0 | - | - | |
35 | - | - | - | - | 25,0-30,0 | - | - | |
40 | - | - | - | - | 30,0-35,0 | - | - | |
45 | - | - | - | - | 34,0-40,0 | - | - | |
50 | - | - | - | - | 39,0-45,0 | - | - | |
Усилие на срез, Н | 1100 | 1300 | 2000 | 3000 | 3400 | 5000 | 5600 | |
Усилие на растяжение, Н | 1400 | 1650 | 2800 | 4000 | 4400 | 6000 | 7000 |
Несоответствие диаметров отверстий размерам, указанным в таблице, может привести к трудностям в сборке и/или к уменьшению нагрузок на срез и вырыв. При необходимости, для облегчения выравнивания, только верхняя деталь может иметь отверстие больше.
Качество работы
Заклепки не должны иметь заусенцев и опасных дефектов и должны иметь головки и сердечники правильной формы. После установки заклепки не будут проявлять признаков растрескивания при рассмотрении с 5-кратным увеличением.
